Bubuka
Sabot produksi sareng pangiriman batré EV sareng panyimpen énergi lintas wates ningkat, kemasan parantos janten bagian penting tina kaamanan produk tinimbang kaputusan logistik rutin. Kusabab batré basis litium diatur salaku bahan bahaya, kemasan anu dianggo pikeun mindahkeun sél, modul, sareng bungkus kedah ngalakukeun langkung ti ngan ukur ngajaga tina karusakan: éta kedah ngirangan résiko sirkuit pondok, tahan dampak, sareng ngadukung patuh hukum transportasi. Artikel ieu ngajelaskeun kunaon kemasan anu disertifikasi PBB penting dina industri batré énergi énggal, résiko naon anu dibantu dikontrol, sareng kumaha pilihan kemasan anu leres tiasa ngajaga kiriman, nyingkahan gangguan anu mahal, sareng nguatkeun reliabilitas operasional di sakumna ranté suplai.
Naha Bungkusan Bersertifikat PBB Penting pikeun Batré Énergi Anyar
Akselerasi anu gancang tina séktor wahana énergi anyar (NEV) sareng panyimpen énergi skala grid parantos ngarobih ranté suplai batré global sacara fundamental. Kusabab paménta global pikeun batré litium-ion (Li-ion) sareng solid-state diproyeksikan bakal ngaleuwihan 3,5 TWh dina taun 2030, volume bahan kapadetan énergi anu luhur anu ngalangkungan wates internasional parantos nyababkeun pangawasan pangaturan anu ketat. Kusabab batré ieu ngandung bahan kimia anu gampang nguap anu sanggup nyababkeun kajadian termal anu parah, éta sacara universal diklasifikasikeun salaku bahan bahaya (Barang Bahaya Kelas 9).
Inti tina ngirangan résiko transit nyaéta kemasan anu disertifikasi ku PBB. Dirancang pikeun tahan dampak bencana, nyegah sirkuit pondok, sareng ngandung rambatan termal, solusi anu disertifikasi ku PBB sanés ngan ukur kotak centang patuh — tapi ogé infrastruktur anu penting. Pikeun pamimpin rékayasa sareng pangadaan, milih kemasan homologasi anu leres mastikeun yén kaluaran gigafactory tiasa sacara sah sareng aman ngahontal jalur perakitan kendaraan tanpa nyababkeun halangan pangaturan atanapi ngorbankeun kasalametan umum.
Résiko kaamanan, gangguan, sareng reputasi
Bahaya utama anu aya hubunganana sareng batré énergi anyar nyaéta runaway termal — kagagalan runtuyan dimana suhu internal hiji sél gancang ngaleuwihan 600°C, ngaluarkeun gas toksik sareng ngaduruk sél anu caket. Upami ieu kajantenan nalika transit, kemasan standar henteu nawiskeun penahanan, ngabahayakeun kapal pengangkut, pesawat, sareng personil.
Salian ti bahaya kaamanan langsung, panggunaan kemasan anu henteu patuh kana aturan nyababkeun résiko gangguan ranté suplai anu parah. Otoritas palabuhan sareng régulator penerbangan rutin nyita kiriman anu teu gaduh dokuméntasi PBB anu leres atanapi nganggo kemasan palsu. Pikeun OEM anu beroperasi dina jadwal manufaktur just-in-time (JIT), hiji kiriman anu disita tiasa ngeureunkeun jalur perakitan, ngarugikeun puluhan rébu dolar per jam dina waktos produksi anu teu dianggo. Salajengna, karusakan reputasi anu dihasilkeun tina kahuruan transit anu aya hubunganana sareng prakték kemasan anu lalawora tiasa mutuskeun kontrak supplier Tier-1 sacara permanén.
Tekanan komérsial dina industri batré
Sanaos patuh kana aturan teu tiasa ditawar, produsén batré nyanghareupan tekanan komérsial anu kuat pikeun ngaoptimalkeun biaya logistik. Transportasi sareng kemasan ayeuna nyumbang sakitar 8% dugi ka 12% tina total biaya pangiriman pakét batré EV. Hasilna, insinyur kemasan ditugaskeun pikeun ngamaksimalkeun efisiensi volumetrik — masang langkung seueur modul atanapi sél kana wadah pengiriman standar — tanpa ngalanggar watesan massa kotor sertifikasi PBB.
Dinamika ieu nyiptakeun tantangan optimasi anu ketat. Ngarancang solusi kemasan anu kaleuleuwihi ningkatkeun beurat tara, ningkatkeun biaya pengiriman sareng ngirangan efisiensi muatan. Sabalikna, rékayasa anu kirang résiko gagal dina tés turun sareng susun wajib PBB. Kasuksésan dina industri batré énergi énggal meryogikeun kasaimbangan anu tepat: ngamangpaatkeun komposit canggih sareng hampang atanapi logam struktural anu lulus sertifikasi PBB bari ngaminimalkeun biaya amortisasi per kilowatt-jam anu diangkut.

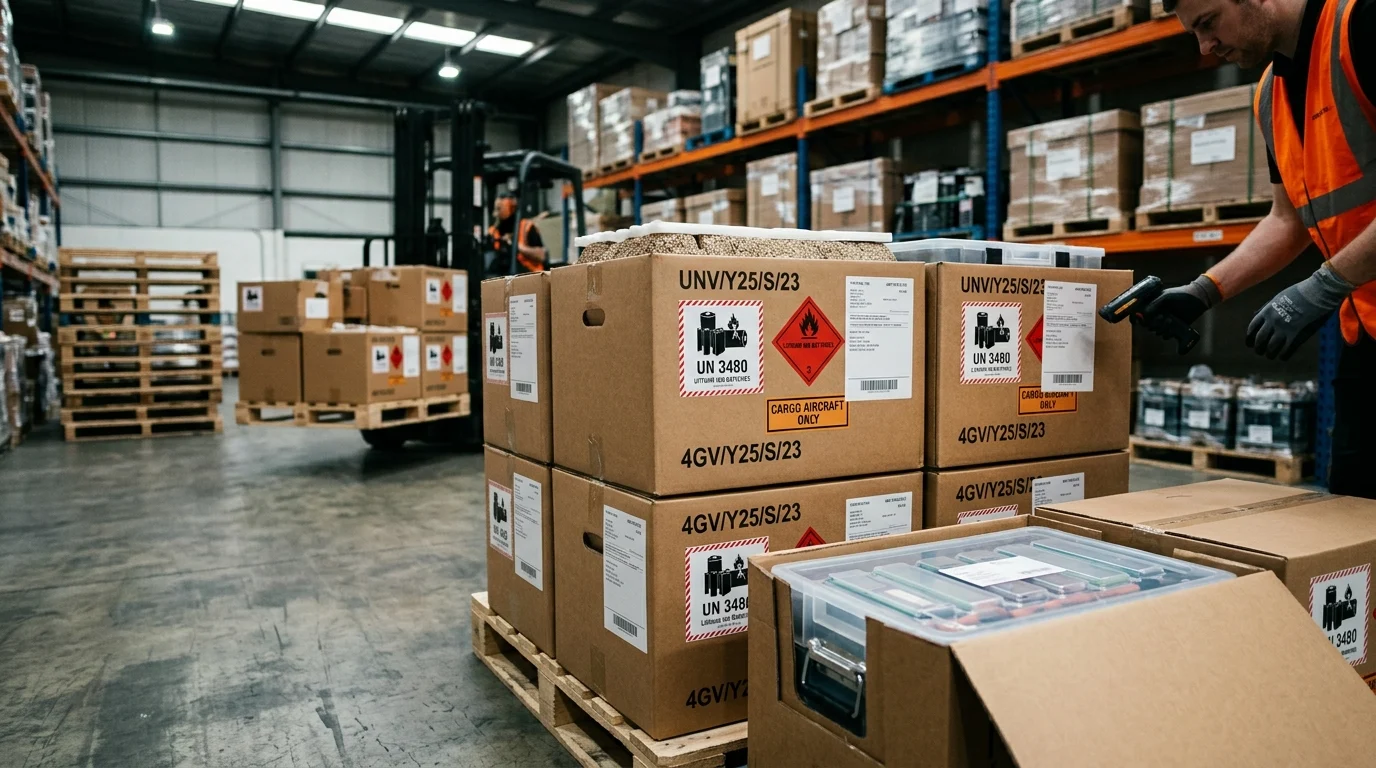

Standar sareng Kodeu Kemasan PBB pikeun Pangiriman Batré
Angkutan internasional bahan bahaya diatur ku Peraturan Modél PBB, anu janten dasar pikeun kerangka khusus mode sapertos Instruksi Téknis Organisasi Penerbangan Sipil Internasional (ICAO), Kode Barang Bahaya Maritim Internasional (IMDG), sareng Perjanjian Éropa ngeunaan Pengangkutan Barang Bahaya Internasional ku Jalan Raya (ADR).
Pikeun industri batré énergi anyar, peraturan ieu nangtukeun metodologi uji anu pasti, sarat struktural, sareng watesan operasional. Salaku conto, dina peraturan IATA ayeuna pikeun transportasi udara, batré litium-ion UN3480 kedah dikirim dina State of Charge (SoC) anu henteu ngaleuwihan 30% tina kapasitas anu dipeunteun, sareng aranjeunna meryogikeun arsitéktur kemasan anu khusus pisan pikeun nyegah busur listrik sareng karusakan kinétik.
Klasifikasi barang bahaya pikeun sél, modul, sareng bungkus
Batré litium-ion digolongkeun kana Kelas 9 Barang Bahaya Rupa-rupa, tapi nomer UN khusus gumantung kana konfigurasi kiriman. Sél, modul, sareng bungkus mandiri dikirim dina UN3480 (batré ion litium). Upami batréna dipak sareng alat anu dikuatkeun, éta kalebet kana UN3481 (batré ion litium anu dipak sareng alat), sareng upami diintegrasikeun kana alat, éta digolongkeun salaku UN3481 (batré ion litium anu aya dina alat).
Unggal klasifikasi mawa parentah kemasan anu béda (contona, PI 965 pikeun UN3480). Pak batré EV kapasitas luhur sering ngaleuwihan wates beurat standar, sering beuratna antara 400 kg sareng 800 kg. Pak format ageung ieu biasana meryogikeun sertifikasi Kemasan Ageung (LP), sapertos UN 50A (kemasan baja ageung) atanapi UN 50B (aluminium), anu ngalaman protokol uji khusus anu disaluyukeun pikeun beban industri beurat.
Tanda, tés, sareng kerangka pangaturan PBB
Tanda sertifikasi PBB nyayogikeun ringkesan anu diakui sacara universal ngeunaan kamampuan pakét. String has, sapertos 4A/Y20/S/23/AS/M1234, nunjukkeun jinis bungkusan (4A pikeun kotak baja), Grup Bungkusan anu dicumponan (Y pikeun Grup Bungkusan II), massa kotor maksimum dina kilogram (20), eusi anu dimaksud (S pikeun padet), taun pabrikasi (23), nagara anu ngawenangkeun, sareng kode produsén.
Pikeun meunangkeun nilai ieu, bungkusan prototipe kedah lulus sababaraha tés fisik anu ketat. Ieu kalebet tés turun 1,2 méter dina sababaraha orientasi pikeun ngasimulasikeun turunna penanganan, sareng tés susun dimana bungkusan kedah nahan beban statis anu sami sareng tumpukan 3 méter tina bungkusan anu sami anu dimuat salami 24 jam tanpa deformasi struktural anu tiasa ngaruksak batréna.
Kriteria konci pikeun tim pangadaan sareng rékayasa
Tim rékayasa pangadaan sareng pengemasan kedah nyaluyukeun spésifikasina sareng résiko anu aya dina kimia sareng format batré. Grup Pengemasan PBB (PG) nangtukeun tingkat bahaya barang sareng nangtukeun tingkat katepatan kemasan anu diperyogikeun. Kaseueuran batré Li-ion standar meryogikeun kemasan PG II (Bahaya Sedeng), sedengkeun batré anu ruksak atanapi cacad meryogikeun kemasan PG I (Bahaya Luhur).
| Grup Pengemasan | Tingkat Bahaya | Kode Tanda PBB | Jangkungna Uji Jatuh | Aplikasi Batré Khas |
|---|---|---|---|---|
| PG I | Luhur | X | 1,8 méter | Batré Rusak, Cacad, atanapi Ditarik deui (DDR) |
| PG II | Sedeng | SARENG | 1,2 méter | Sél, modul, sareng pakét produksi EV standar |
| PG III | Handap | SAreng | 0,8 méter | Batré konsumen énergi rendah (jarang pikeun EV) |
Insinyur kedah nangtukeun bahan tambahan internal—sapertos busa anti-statik, separator kaku, sareng baki blister anu henteu gampang kaduruk—pikeun mastikeun batréna henteu tiasa ngalih nalika transit, sahingga nyegah karusakan terminal sareng korsleting. Sakabéh rakitan (kotak luar ditambah bahan tambahan jero sareng batré) kedah diuji sareng disertifikasi salaku unit tunggal anu kohesif.
Kumaha Ngabandingkeun Pilihan Bungkusan anu Disertifikasi ku PBB
Kalayan dasar patuh anu ditetepkeun, organisasi kedah milih arsitéktur kemasan anu saluyu sareng kecepatan ranté suplai, modeu transportasi, sareng target keberlanjutan. Pasar nawiskeun rupa-rupa solusi anu disertifikasi ku PBB mimitian ti karton serat anu tiasa dianggo deui dugi ka wadah baja tugas beurat anu tiasa dianggo deui anu dilengkepan pelacak IoT.
Milih konfigurasi anu optimal meryogikeun analisis Total Cost of Ownership (TCO). Sanaos kotak bergelombang anu disertifikasi PBB pikeun sakali dianggo tiasa hargana $15, wadah baja anu tiasa dianggo deui anu dirancang pikeun 50 dugi ka 100 siklus perjalanan bakal mawa belanja modal awal anu langkung luhur tapi tiasa sacara drastis ngirangan biaya kemasan anu diamortisasi per kiriman salami produksi gigafactory salami sababaraha taun.
Jenis kemasan pangsaéna pikeun sél, modul, sareng bungkus
Faktor bentuk batré nangtukeun bahan kemasan anu optimal. Sél silinder atanapi prismatik anu dikirim dina jumlah ageung biasana dibungkus dina UN 4G (kotak papan serat) atanapi UN 4H2 (kotak plastik padet) nganggo baki atanapi pembagi plastik anu dicetak khusus pikeun ngasingkeun terminal individu. Ieu ngamaksimalkeun kapadetan pikeun transportasi sél volume tinggi.
Pikeun modul batré antara, kotak UN 4A (baja) atanapi UN 4B (aluminium) langkung dipikaresep. Struktur kaku ieu ngajaga busbar sareng pelat pendingin modul anu kakeunaan tina gangguan kinétik. Pak batré EV anu dirakit sapinuhna, anu masif sareng rumit sacara géométris, ampir sacara éksklusif dikirim dina pigura logam UN 50A anu direkayasa khusus atanapi peti komposit anu kuat anu ngagaduhan kantong forklift terintegrasi sareng titik lashing tugas beurat pikeun transportasi flatbed atanapi maritim anu aman.
Biaya, panggunaan deui, sareng kompromi kinerja
Kaputusan antara kemasan sekali pakai (anu tiasa dianggo deui) sareng sababaraha arah (anu tiasa dianggo deui) gumantung kana puteran logistik. Kemasan anu tiasa dianggo deui épéktip pisan dina ranté suplai puteran katutup—sapertos ngangkut modul ti produsén sél ka pabrik perakitan kemasan lokal. Pemodelan kauangan biasana ngungkabkeun titik impas dina sakitar 12 dugi ka 15 siklus; saluareun ieu, wadah logam anu tiasa dianggo deui atanapi plastik tugas beurat nawiskeun ROI anu langkung unggul.
| Metrik | Sakali Pakai (contona, Papan Serat/Kai UN 4G) | Tiasa dianggo deui (contona, Baja UN 4A / Plastik 4H2) |
|---|---|---|
| Biaya Awal per Unit | Murah ($10 - $50) | Luhur ($200 - $1.500+) |
| Biaya per Perjalanan (dina 50 siklus) | $10 - $50 (ditambah ongkos kirim) | $4 - $30 (kalebet ongkos kirim uih deui) |
| Diperlukeun Logistik Tibalik? | Henteu | Muhun (Angkutan balik wadah kosong) |
| Tingkat Perlindungan | Sedeng (rentan ka lembab/remuk) | Luhur (tahan cuaca, tahan remuk anu luhur) |
| Kalestarian | Produksi runtah anu luhur, CO2 awal anu langkung handap | Nol runtah, CO2 awal anu langkung luhur, peryogi beberesih |
Solusi kemasan khusus vs standar
Bungkusan standar, sapertos tapak suku standar VDA KLT anu seueur dianggo di séktor otomotif Éropa, ngamungkinkeun pabrik pikeun milarian wadah anu disertifikasi PBB langsung, ngaleungitkeun waktos prosés pamekaran. Solusi standar idéal pikeun sél prismatik standar atanapi ukuran modul umum.
Nanging, géométri pakét EV anu dipatenkeun sering meryogikeun kemasan khusus. Ngembangkeun solusi anu disertipikasi PBB khusus meryogikeun investasi awal anu signifikan, kalayan biaya perkakas pikeun baki dunnage thermoformed khusus mimitian ti $15.000 dugi ka $40.000, ditambah biaya uji sertifikasi PBB pihak katilu (biasana $5.000 dugi ka $10.000 per desain). Sanaos aya biaya ieu, kemasan khusus ngaminimalkeun runtah volumetrik, mastikeun kapadetan kemasan maksimum per wadah pengiriman sareng pamustunganana nurunkeun biaya pengiriman barang global.
Léngkah-léngkah Patuh sareng Logistik pikeun Pangiriman Batré anu Langkung Aman
Ngadamel bungkusan anu disertipikasi ku PBB ngan ukur léngkah munggaran; ngajaga patuh kana aturan salami fase pemuatan sareng transportasi fisik mangrupikeun alesan utama pikeun seueur ranté suplai gagal. Logistik pikeun batré énergi énggal meryogikeun Prosedur Operasi Standar (SOP) anu ketat pikeun mastikeun yén bungkusan anu disertipikasi dianggo persis sapertos anu diuji.
Aspék kritis tina fase operasional ieu nyaéta ngatur pengecualian, khususna nalika ngurus batré anu gagal dina kontrol kualitas atanapi ruksak di lapangan. Badan pangaturan ngubaran batré litium-ion anu rusak kalayan ati-ati pisan, ngawajibkeun protokol penahanan khusus anu sanggup ngatur tekanan dugi ka 300 kPa sareng nyegah panyebaran seuneu éksternal.
Prosés pangiriman inti pikeun pabrik sareng tim logistik
Alur kerja inti pengiriman dimimitian ku manajemen State of Charge (SoC) anu tiasa diverifikasi. Batré kedah dicas dugi ka wates pangaturan (contona, 30% kanggo transportasi udara) sareng didokumentasikeun. Salajengna, batré kedah disimpen dina kemasan nganggo lapisan jero anu sami anu ditangtukeun dina laporan tés PBB. Ngaganti kapadetan busa anu béda atanapi ngaleungitkeun separator plastik langsung ngabatalkeun sertifikasi PBB.
Sakali disegel, bagian luar bungkusan kedah ditandaan sareng dilabélan kalayan leres. Ieu kalebet labél bahaya Batré Litium Kelas 9, nomer PBB (contona, UN3480), sareng labél Cargo Aircraft Only (CAO) upami tiasa dianggo. Pamungkas, Déklarasi Barang Bahaya (DG) kedah dihasilkeun ku pangirim bahan bahaya anu disertipikasi, anu sacara sah ngabeungkeut produsén kana patuh kana kiriman.
Nanganan batré anu ruksak atanapi cacad
Nanganan batré Rusak, Cacad, atanapi Ditarik deui (DDR) ngenalkeun sarat logistik anu paling ketat. Dina peraturan sapertos Ketentuan Khusus 376 (ADR/IMDG), batré DDR anu rentan gancang dibongkar atanapi kabur tina panas kedah diangkut dina kemasan UN Packing Group I (X-rated).
Wadah khusus ieu sering didamel tina baja ukuran beurat sareng dilapis ku bahan manajemen termal. Bungkusan internal umum meryogikeun panggunaan bahan bantalan anu henteu gampang kaduruk sareng henteu konduktif sapertos vermikulit atanapi granul penekan seuneu anu direkayasa (contona, PyroBubbles). Bungkusan DDR canggih ogé tiasa ngalebetkeun sistem filtrasi ventilasi gas aktif pikeun ngaleupaskeun gas hidrofluorik (HF) toksik sacara aman bari ngandung seuneu sareng proyektil salami kajadian termal.
Kagagalan umum anu nyababkeun reureuh sareng denda
Penegakan aturan dina logistik batré téh ketat, sareng kagagalan administratif atanapi operasional bakal mawa sanksi anu beurat. Palanggaran umum kalebet ngirim batré dina SoC anu langkung ti 30% via udara tanpa persetujuan otoritas kompeten anu eksplisit, nganggo kemasan anu gaduh tanda PBB anu teu tiasa dibaca atanapi kahalangan, atanapi henteu nyatakeun kiriman kalayan leres dina dokuméntasi DG.
Akibat finansial tina kagagalan ieu parah pisan. Dina peraturan FAA sareng US DOT, hukuman sipil pikeun palanggaran bahan bahaya tiasa ngaleuwihan $80,000 per palanggaran, sareng ngahaja ngalanggar peraturan kaamanan tiasa micu tuntutan pidana. Salajengna, panyadia logistik sareng perusahaan pengiriman barang bakal langsung ngalarang pabrik anu gaduh riwayat kagagalan patuh, anu sacara efektif ngalumpuhkeun kamampuanana pikeun nyebarkeun produk sacara global.

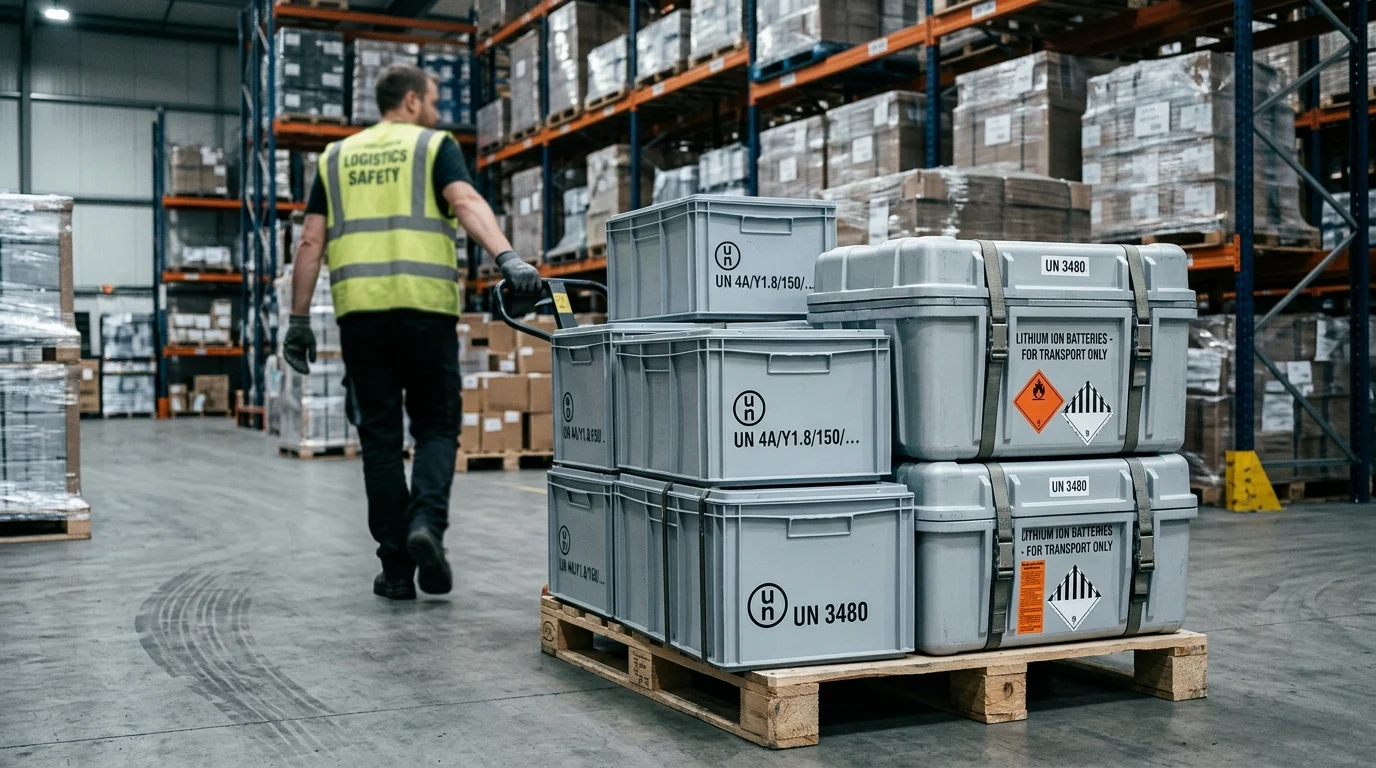

Kumaha Milih Supplier Bungkusan anu Disertifikasi ku PBB
Kusabab tanggung jawab transportasi bahan bahaya gumantung pisan ka pangirim, milih produsén kemasan mangrupikeun kaputusan patuh anu strategis. Supplier henteu ngan ukur kedah gaduh kamampuan manufaktur pikeun ngahasilkeun bahan anu kuat tapi ogé kaahlian pangaturan pikeun nganapigasi kerangka barang bahaya internasional anu robih.
Nalika ngaevaluasi calon mitra, OEM otomotif sareng produsén sél batré kedah ningali saluareun harga per unit. Aranjeunna kedah meunteun sistem manajemen kualitas supplier, skalabilitas produksi, sareng kamampuan pikeun ngadukung siklus hirup kemasan, khususna nalika Kuantitas Pesenan Minimum (MOQ) pikeun kotak UN khusus tiasa ti 500 dugi ka 2.000 unit.
Kualifikasi supplier sareng kriteria audit
Supplier kemasan PBB anu mumpuni kedah beroperasi dina sistem manajemen kualitas anu ketat, biasana divalidasi ku sertifikasi ISO 9001. Kusabab sertifikasi PBB dibikeun dumasar kana prototipe, supplier kedah nunjukkeun konsistensi mutlak dina produksi massal; sagala panyimpangan dina ketebalan bahan, integritas las, atanapi kandungan Uap papan serat tiasa nyababkeun unit produksi gagal dina setrés di dunya nyata.
Kriteria audit kedah kalebet verifikasi aksés supplier ka fasilitas uji anu disertipikasi ISTA. Supplier anu gaduh kamampuan uji-jatuh sareng uji-hancur internal tiasa ngulang desain khusus langkung gancang tibatan anu ngandelkeun sapinuhna kana laboratorium pihak katilu. Salaku tambahan, tim pangadaan kedah nungtut katelusuran lengkep bahan sareng nyuhunkeun laporan uji PBB asli anu henteu disunting pikeun mastikeun yén bungkusan diuji nganggo beban dummy anu ngawakilan kapadetan sareng géométri batré khusus pembeli.
Ngimbangan patuh, biaya siklus hirup, sareng kasaluyuan operasional
Pilihan ahir meryogikeun kasaimbangan antara patuh kana aturan anu ketat sareng biaya siklus hirup sareng integrasi operasional. Pikeun kemasan logam anu tiasa dianggo deui, pembeli kedah meunteun tapak suku geografis supplier. Nyayogikeun wadah baja beurat ti supplier luar negeri tiasa nyababkeun biaya pengiriman kosong anu mahal pisan; ku kituna, melokalisasi suplai kemasan caket pabrik giga batré sering janten kabutuhan kauangan.
Para pembeli ogé kedah kolaborasi sareng supplier pikeun ngarancang supados cocog sacara operasional. Ieu hartosna mastikeun yén peti kemas anu disertifikasi PBB tiasa nyambung sacara mulus sareng kendaraan anu dipandu otomatis (AGV) di lantai pabrik, pas pisan sareng peti kemas pengiriman standar ISO pikeun maksimalkeun panggunaan kubus, sareng nampilkeun mékanisme latching ergonomis pikeun ngirangan waktos kerja nalika ngamuat sareng ngabongkar bungkusan. Supplier anu dipilih kalayan saé bertindak salaku perpanjangan tim rékayasa, ngahubungkeun jurang antara patuh kana bahan bahaya sareng efisiensi manufaktur ramping.
Inti tina Poin-poin Penting
- Kacindekan sareng alesan anu paling penting pikeun Industri Batré Énergi Anyar
- Spésifikasi, patuh, sareng cék résiko anu pantes divalidasi sateuacan anjeun komitmen
- Léngkah-léngkah praktis salajengna sareng peringatan anu tiasa langsung diterapkeun ku pamiarsa
Patarosan anu Sering Ditaroskeun
Naon hartosna kemasan anu disertipikasi PBB pikeun kiriman batré EV?
Éta hartosna pakét éta lulus tés barang bahaya PBB pikeun dampak, susun, sareng penahanan, sareng disatujuan pikeun ngangkut batré Kelas 9 sapertos sél ion litium, modul, atanapi pakét.
Nomer UN mana anu lumaku pikeun batré litium-ion?
UN3480 lumaku pikeun batré litium-ion anu mandiri. UN3481 lumaku nalika batré dipak ku alat atanapi aya dina alat. Setelan anu pasti nangtukeun parentah kemasan anu diperyogikeun.
Naha kemasan industri biasa teu cekap pikeun batré énergi anyar?
Bungkusan standar panginten henteu tiasa nyegah korsleting, remuk, atanapi rambatan termal. Desain anu disertipikasi PBB didamel pikeun ngatur résiko barang bahaya sareng ngirangan penundaan kiriman, résiko kahuruan, sareng kagagalan patuh.
Naha aya watesan pengiriman udara pikeun batré litium-ion?
Muhun. Pikeun seueur kiriman udara UN3480, aturan IATA meryogikeun kaayaan muatan dina atanapi di handap 30%, ditambah sarat kemasan, labél, sareng dokuméntasi anu ketat.
Iraha pak batré EV peryogi sertifikasi kemasan ageung?
Bungkusan ageung atanapi beurat, seringna sakitar 400–800 kg, panginten peryogi sertifikasi Bungkusan Ageung sapertos UN 50A atanapi UN 50B, gumantung kana bahan sareng desain anu disatujuan.
